CARATTERISTICHE:
- Pressione nominale: PN63;
- Temperatura di esercizio: -25/+180 °C;
- A saldare di tasca;
- Dimensioni: DN8-DN100;
- Flangia ISO5211 per montaggio attuatore rotativo;
- Conforme alla Direttiva PED 2014/68/UE;

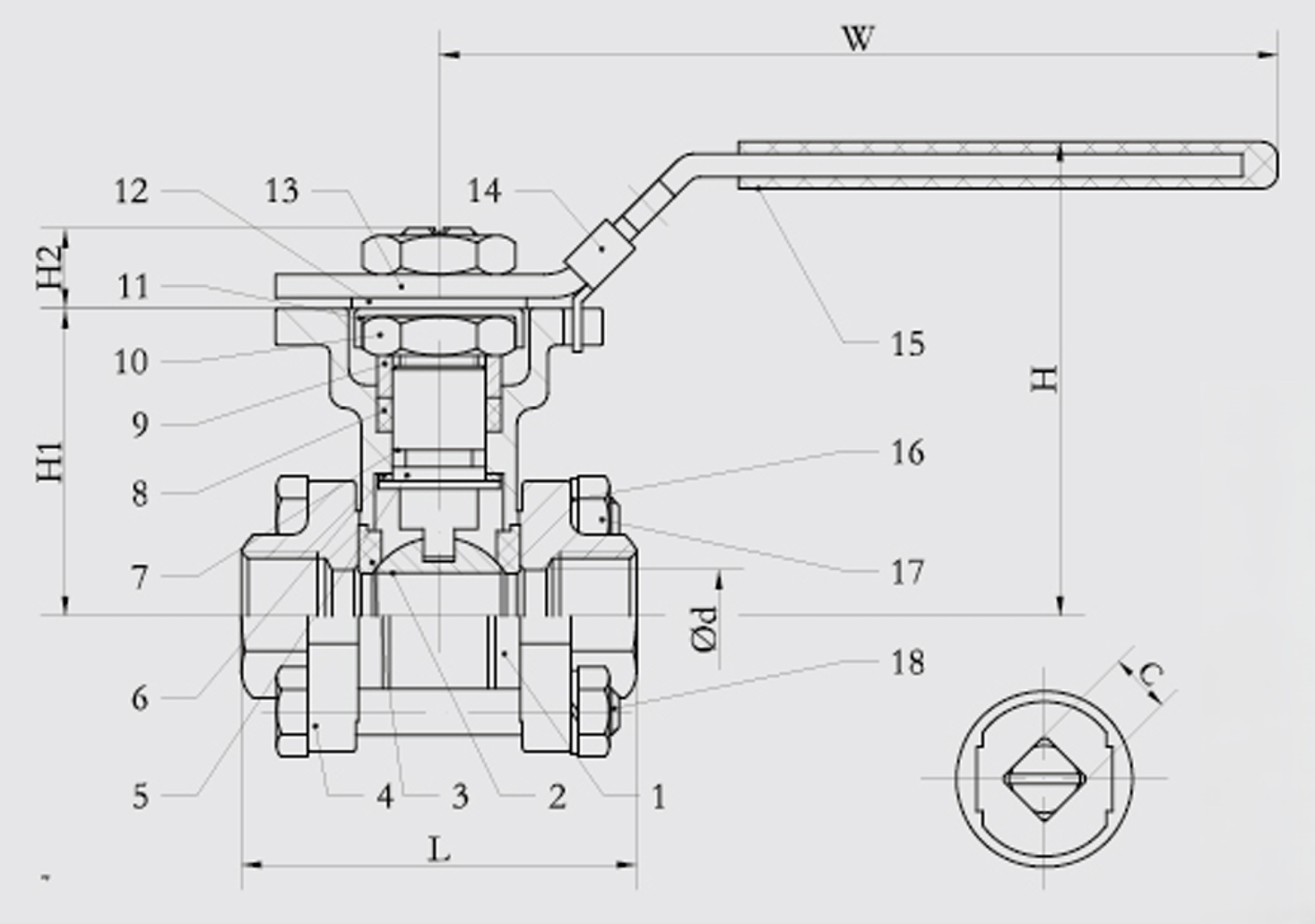

| DN | Ød | L | H | W | H1 | C | ØD | ISO5211 | N.M | KG |
| 8 | 11 | 52 | 60 | 140 | 30 | 9 | 18 | F03 | 4 | 0,40 |
| 10 | 12,5 | 52 | 60 | 140 | 30 | 9 | 18 | F03 | 4 | 0,42 |
| 15 | 15 | 62 | 68 | 140 | 36,5 | 9 | 18 | F03/F04 | 5 | 0,53 |
| 20 | 20 | 72 | 72 | 140 | 40,5 | 9 | 27,2 | F03/F04 | 8 | 0,68 |
| 25 | 25 | 79 | 86 | 160 | 48,5 | 11 | 31 | F04/F05 | 10 | 0,97 |
| 32 | 32 | 94 | 94 | 160 | 53 | 11 | 42,8 | F04/F05 | 14 | 1,55 |
| 40 | 38 | 103 | 101 | 185 | 61,5 | 14 | 48,6 | F05/F07 | 18 | 2,18 |
| 50 | 50 | 126 | 110 | 185 | 70,5 | 14 | 60,5 | F05/F07 | 25 | 3,19 |
| 65 | 65 | 158 | 143 | 230 | 95,5 | 17 | 76,3 | F07/F10 | 48 | 6,22 |
| 80 | 76 | 179 | 157 | 230 | 109 | 17 | 90 | F07/F10 | 75 | 8,30 |
| 100 | 94 | 213 | 182 | 320 | 131 | 22 | 116 | F07/F10 | 110 | 14,37 |
