CARATTERISTICHE:
- Pressione nominale: PN63;
- Temperatura di esercizio: -25/+180 °C;
- Filettatura: GAS;
- Dimensioni: DN8-DN100;
- Flangia ISO5211 per montaggio attuatore rotativo;
- Conforme alla Direttiva PED 2014/68/UE;

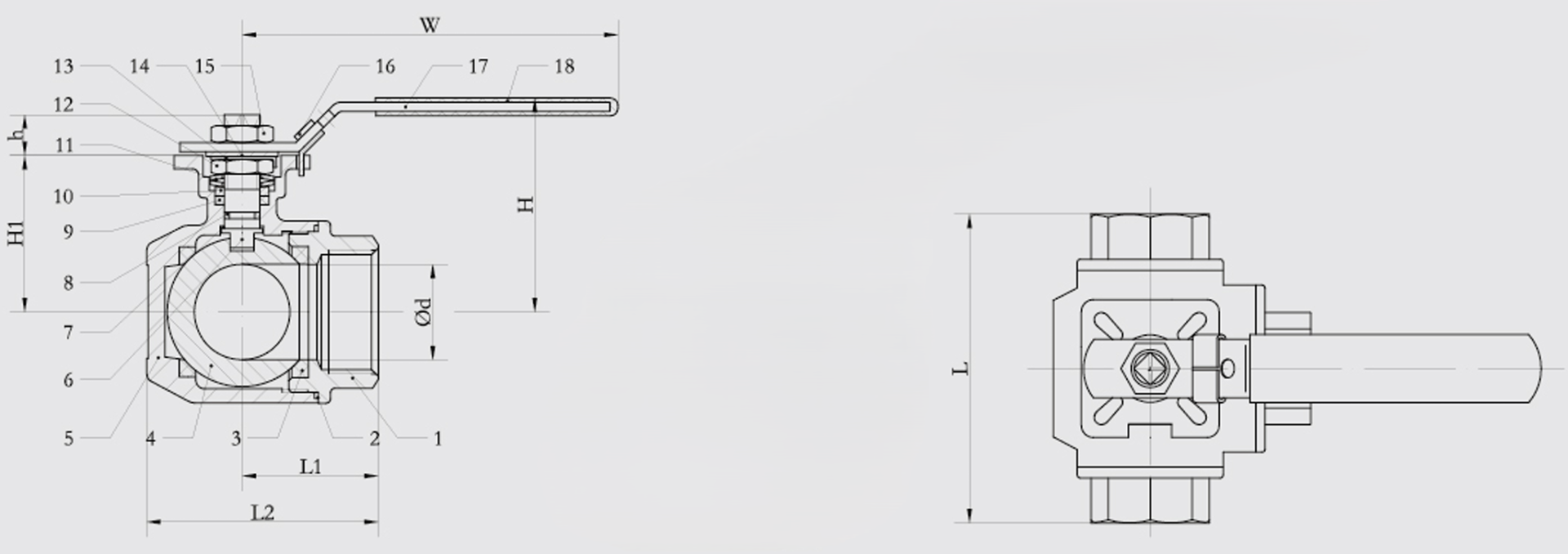

| DN | Ød | L | H | W | H1 | L1 | J | ISO5211 | L2 | N.M | KG |
| 8 | 9,5 | 75 | 66 | 130 | 36,8 | 37,5 | 9 | F03/F04 | 57,5 | 8 | 0,70 |
| 10 | 11 | 75 | 66 | 130 | 36,8 | 37,5 | 9 | F03/F04 | 57,5 | 8 | 0,67 |
| 15 | 12 | 75 | 66 | 130 | 36,8 | 37,5 | 9 | F03/F04 | 57,5 | 8 | 0,63 |
| 20 | 15 | 85 | 72 | 161 | 41,2 | 42,5 | 11 | F04/F05 | 65,5 | 9 | 0,94 |
| 25 | 20 | 100 | 77 | 161 | 46,5 | 50 | 11 | F04/F05 | 79 | 15 | 1,39 |
| 32 | 25 | 122 | 92 | 203 | 56 | 61 | 14 | F05/F07 | 97 | 20 | 2,91 |
| 40 | 32 | 131 | 96 | 203 | 60 | 65,5 | 14 | F05/F07 | 106,5 | 30 | 3,66 |
| 50 | 40 | 158 | 107 | 203 | 70,5 | 79 | 14 | F05/F07 | 129 | 45 | 6,31 |
| 65 | 49 | 178 | 135 | 254 | 95,5 | 89 | 17 | F07/F10 | 145 | 60 | 8,95 |
| 80 | 60 | 202 | 147 | 254 | 106 | 101 | 17 | F07/F10 | 167 | 90 | 13,11 |
| 100 | 75 | 246 | 160 | 310 | 119 | 119 | 17 | F07/F10 | 203 | 120 | 22,10 |
