Valvole seggio inclinato

Torna ai prodotti

OMIFP

CORPO IN ACCIAIO INOX 316L - ATTUATORE (ON/OFF) IN TECNOPOLIMERO PA06



Caratteristiche principali:
• Applicazioni: vapore, liquidi aggressivi, sostanze chimiche, vuoto, olio, gas, temperature di esercizio -10° +110°
• Sede inclinata a flusso libero ad alto coefficiente di portata
• Funzione NC (normalmente chiuso), NA (normalmente aperto), DE (doppio effetto)
• Elevate pressioni differenziali di lavoro PN 16 PN 25 PN 40
• Resistenza a corrosione, abrasione, usura, ossidazione
• Basso consumo di aria
• Attuatore lineare in tecnopolimero (50, 63, 80 e 100 mm), orientabile a 360°, con indicatore visivo
• Otturatore basculante con tenuta in PTFE/C755 (Teflon + Grafite 30%)
• Doppio pacco premistoppa in PTFE/C755 e FKM con molla di compressione
• Compatibili con un'ampia gamma di accessori: elettrovalvole Namur, sensori magnetici/induttivi/pneumatici/elettromeccanici, limitatori di corsa, volantino per apertura manuale
• Conforme alla direttiva PED 97/23/CE – ATEX

DN KV DP (bar) PN Attuatore Corsa
15 (1/2") 5.9 18 40 50 (A) 12 mm
15 (1/2")
5.9 20 40 63 (B)
12 mm
20 (3/4") 10 14 40 50 (A)
12 mm
20 (3/4") 10 14 40 63 (B)
12 mm
25 (1") 19.4 9 40 50 (A)
16 mm
25 (1") 19.4 12 40 63 (B) 16 mm
32 (1"1/4) 27.2 10 25 63 (B) 18 mm
32 (1"1/4) 27.2
16 25 80 (C)
18 mm
40 (1"1/2) 43 10 25 80 (C)
20 mm
40 (1"1/2) 43 20 25 100 (D)
20 mm
50 (2") 58 7 25 80 (C)
22 mm
50 (2") 58 12 25 100 (D)
22 mm

CONNESSIONI: FF GAS ISO 228G, Flangiato EN/ISO PN16 (B1), PN25 (B2), PN40 (B3), Saldato di tasca (C), Saldato di testa (D), Clamp (E)

OMBFP

CORPO IN OTTONE NICKELATO - ATTUATORE (ON/OFF) IN TECNOPOLIMERO PA06



Caratteristiche principali:
• Applicazioni: vapore, liquidi e sostanze chimiche compatibili con ottone nichelato, olio, gas, temperature di esercizio -10° +110°
• Sede inclinata a flusso libero ad alto coefficiente di portata
• Funzione NC (normalmente chiuso), NA (normalmente aperto), DE (doppio effetto)
• Elevate pressioni differenziali di lavoro PN 16 PN 25
• Resistenza a corrosione, abrasione, usura, ossidazione
• Basso consumo di aria
• Attuatore lineare in tecnopolimero (50, 63, 80 e 100 mm), orientabile a 360°, con indicatore visivo
• Otturatore basculante con tenuta in EPTM HT, Viton
• Tenute sullo stelo O-Ring, EPDM, Viton
• Compatibili con un'ampia gamma di accessori: elettrovalvole Namur, sensori magnetici/induttivi/pneumatici/elettromeccanici, limitatori di corsa, volantino per apertura manuale
• Conforme alla direttiva PED 97/23/CE – ATEX

DN KV DP (bar) PN Attuatore Corsa
10 (3/8") 2.6 25 25 50 (A) 10 mm
15 (1/2") 4.9 18 25 50 (A) 12 mm
15 (1/2")
4.9 20 25 63 (B)
12 mm
20 (3/4") 9.2 14 25 50 (A)
12 mm
20 (3/4") 9.2 16 25 63 (B)
12 mm
25 (1") 18.3 9 25 50 (A)
16 mm
25 (1") 18.3 12 25
63 (B) 16 mm
32 (1"1/4) 26.4 10 25 63 (B) 18 mm
32 (1"1/4) 26.4
16 25 80 (C)
18 mm
40 (1"1/2) 41 10 25 80 (C)
20 mm
40 (1"1/2) 41 20 25 100 (D)
20 mm
50 (2") 57 7 25 80 (C)
22 mm
50 (2") 57 12 25 100 (D)
22 mm
65 (2"1/2) 97 6 25 100 (D) 25 mm
80 (3") 148 3 25 100 (D) 25

CONNESSIONI: FF GAS ISO 228G

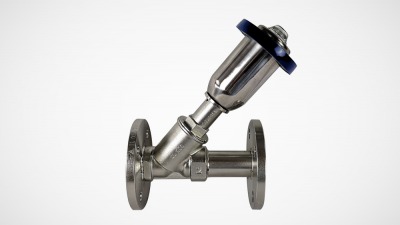

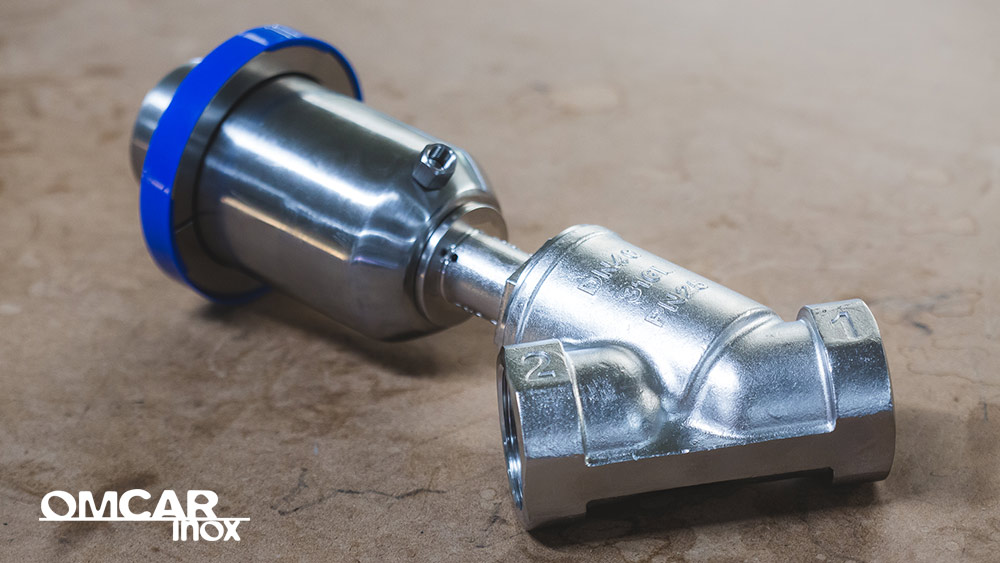

OMIF

CORPO IN ACCIAIO INOX 316L - ATTUATORE (ON-OFF) IN ACCIAIO INOX 304



Caratteristiche principali:
• Applicazioni: vapore, liquidi aggressivi, sostanze chimiche, vuoto, olio, gas, temperature di esercizio -10° +190°
• Sede inclinata a flusso libero ad alto coefficiente di portata
• Funzione NC (normalmente chiuso), NA (normalmente aperto)
• Elevate pressioni differenziali di lavoro PN 16 PN 25 PN 40
• Resistenza a corrosione, abrasione, usura, ossidazione
• Basso consumo di aria
• Attuatore in Acciaio Inox 304 (50, 70 e 100 mm), orientabile a 360°, con indicatore visivo
• Otturatore basculante con tenuta in PTFE/C755 (Teflon + Grafite 30%)
• Doppio pacco premistoppa in PTFE/C755 e FKM con molla di compressione
• Sistema di sicurezza “SpringSafe” (molla pre-compressa)
• Compatibili con un'ampia gamma di accessori: elettrovalvole Namur, sensori magnetici/induttivi/pneumatici/elettromeccanici, limitatori di corsa, volantino per apertura manuale
• Conforme alla direttiva PED 97/23/CE – ATEX

DN KV DP (bar) PN Attuatore Corsa
15 (1/2") 5.9 18 40 50 (A) 12 mm
15 (1/2")
5.9 35 40
70 (B)
12 mm
20 (3/4") 10 14 40
50 (A)
12 mm
20 (3/4") 10
25 40
70 (B)
12 mm
25 (1") 19.4 9 40
50 (A)
16 mm
25 (1") 19.4 20 40
70 (B) 16 mm
32 (1"1/4) 27.2 13 25 70 (B) 18 mm
32 (1"1/4) 27.2
22 25 100 (C)
18 mm
40 (1"1/2) 43 8 25 70 (B)
20 mm
40 (1"1/2) 43 20 25 100 (C)
20 mm
50 (2") 58 5.5 25 70 (B)
22 mm
50 (2") 58 12 25 100 (C)
22 mm

CONNESSIONI: FF GAS ISO 228G, Flangiato EN/ISO PN16 (B1), PN25 (B2), PN40 (B3), Saldato di tasca (C), Saldato di testa (D), Clamp (E)
